四、工作原理
HJC系列鋼繩倒換裝置是通過一種機械傳動裝置將過去由人工完成的繁重的穿倒鋼繩作業，改由機械完成。這種機械裝置就是我廠生產的HJC系列鋼繩倒換裝置。該裝置基本原理如傳動示意圖。
（一）基本組成
1、傳動系統：由動力源（電機、液壓馬達、氣動馬達等）、減速機、鏈條傳動付、滾筒軸、穿大繩滾筒及抽大繩滾筒、離合器組成。
2、電控系統：由三相通斷開關、繼電器、電機控制線組成。
3、機座及軸承座：由H型鋼焊接成的機座，通過螺栓與滾筒抽軸承座相聯。
4、排繩器：在鋼繩倒換裝置設有兩套排繩器
（1）大繩排繩器：其組成有2個擋繩滾子上下托架、4個滾動輪及操作繩系、3個滑輪、1個操作輪。
（2）引繩排繩器：其組成由2個擋繩滾子上下托架、4個滾輪及手動排繩托架及托架定位器。
5、排檔機構：由操作手柄、排檔桿、撥叉及牙嵌組成。
6、剎車機械：由剎車片、彈簧、搖臂、腳踏板組成。
（二）工作原理
1、準備工作：
（1）將設備平穩放在鉆臺的側面。
（2）檢查減速機內是否裝有齒輪油。
（3）用 3×6mm2+4mm2銅芯電纜線接入380V三相電源并接零線及接地線。
（4）使用輔助托架，將要使用的鋼繩托起，（或者用吊車小鉤將繩盤吊起）然后將繩頭用大繩滾筒的死繩固定器相聯并固定。轉動滾筒將大繩纏至大繩滾筒并排好。
（5）操作時要求1人負責電器操作，1人負責排繩，1人負責嘹望指揮。
2、工作原理：
（1）當穿大繩作業時，將引繩穿過游車及天車組成的繩子與大繩頭相聯（一般用焊接方法），這時將鋼繩倒換裝置牙嵌離合器與引繩滾筒掛合，使大繩滾筒處于自由行程狀態。檢查井場作業區內無人后，啟動電動機，使引繩滾筒旋轉纏卷引繩，從而使大繩導入游動系統。完成穿大繩作業后，要及時將大繩頭固定在鉆機絞車上。并將大繩固定在死繩器上。
（2）抽大繩作業時，首先確定鉆機場地無閑雜人后，將牙嵌離合器掛至大繩滾筒檔，然后將固定在鉆機絞車上的大繩松開，并將大繩從死繩器上松開，啟動電機，緩慢抽大繩及使其全部收回至大繩滾筒。

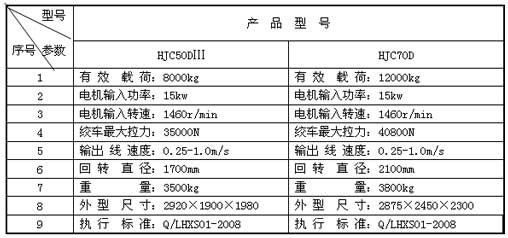

五、基本參數
六、HJC系列鋼繩倒換裝置的優點
1、該裝置適用于穿、抽鋼繩作業。
2、該裝置大幅度減輕了井隊工人的勞動強度，提高了工作效率，縮短搬家時間近一天。
3、技術成熟，可靠性好，大幅度訂貨，現場反映良好，深受井隊隊長、工人及鉆井公司的歡迎。
七、使用注意事項
1、使用前首先在變速箱內添加220#齒輪油，每年4月10月更換用油。
2、電器部分使用時必須接地線。
3、在抽鋼繩時，必須按規定將大繩尾部用棕繩捆綁引導后，再拆
除尾繩固定，檢查井場所有人員撤離作業區后，方可開始倒繩作業。
4、倒繩作業時，必須有一人負責電器操作，一人負責排繩，一人負責嘹望、指揮，同時協作完成倒繩作業。
5 穿繩作業時，在重復步驟1的同時，應將小滾筒上的引繩穿過游車及天車系統，然后引繩與鋼繩相聯，這時按步驟3進行操作。
6、 換擋時必須停車換擋。搬運過程中，應將牙嵌與大滾筒掛合運輸，防止轉動。
7、纏放電纜時應將電纜插頭拔下，以防絞斷電纜。
八、訂貨須知
1、訂貨時，用戶應申明鉆機型號、配套鋼繩直徑、長度。
2、用戶對鋼繩倒換裝置的動力、速度、檔位如有特別要求時，需特別申明。

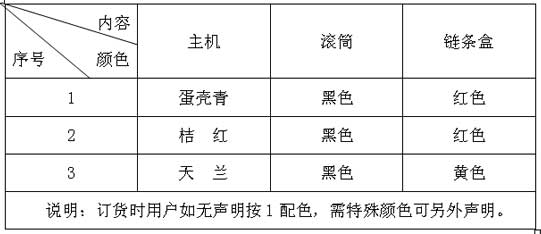

3、訂貨時有以下幾種顏色可以選擇
