一、工作原理介紹
1、結構

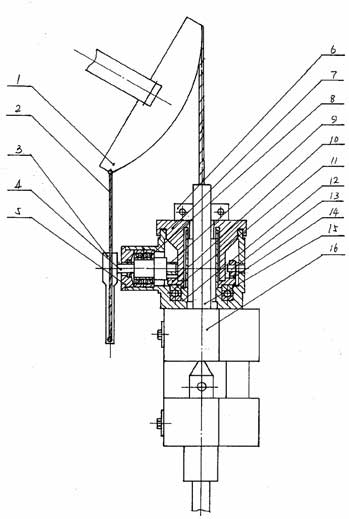

HZYX-28抽油桿旋轉器原理圖
1、驢頭 2、鋼絲繩3、扳手4、偏心軸5、軸頭蓋板6、抽油桿7、上蓋8、軸承9、棘爪II 10、棘輪11、推力軸承12、殼體13、棘爪銷14、棘爪I 15、抽油桿16、懸繩器總稱
HZYX-28抽油桿旋轉器：主要由1、驢頭 2、鋼絲繩3、扳手4、偏心軸5、軸頭蓋板6、抽油桿7、上蓋8、軸承9、棘爪II 10、棘輪11、推力軸承12、殼體13、棘爪銷14、棘爪I 15、抽油桿16、懸繩器總稱等組成旋轉裝置。HZYX-28抽油桿旋轉器結構緊湊，造型新穎，安裝方便，轉動平穩。抽油桿旋轉器同抽油機一起轉動，不需要單獨操作。
2、功能、用途
HZYX-28抽油桿旋轉器主要用于石油、天然氣采油井口上，利用抽油機上下往復運動的動力，使抽油桿慢慢轉動的一種裝置。抽油桿旋轉器帶動抽油桿緩慢的旋轉，可以減少抽油桿與油管的偏磨，延長抽油桿、油管的使用壽命，為采油廠節約更換抽油桿、油管的成本。
3、工作原理
HZYX-28抽油桿旋轉器就是利用抽油機上下往復運動的動力，通過抽油機前驢頭1，1/8"鋼絲繩2，手柄3，偏心軸4，棘爪І 9。將動力傳遞給棘輪10，棘爪І 9撥動棘輪10轉動。實現了將上下往復運動的動力變?yōu)閳A周轉動動力，使抽油桿緩慢旋轉，達到減少抽油桿與油管偏磨的目的。
HZYX-28抽油桿旋轉器在石油、天然氣采油井口的使用。首先將HZYX-28抽油桿旋轉器安裝在已調好行程的抽油機懸繩器上，讓抽油桿穿過抽油桿旋轉器中心孔。在HZYX-28抽油桿旋轉器上蓋上方卡一個抽油桿卡箍，使抽油桿的懸重壓在抽油桿旋轉器上蓋上。抽油桿旋轉器與抽油機前驢頭的連接，用一根1/8"的鋼絲繩，一端固定在抽油機前驢頭的下端，另一頭固定在抽油桿旋轉器的手柄上。鋼絲繩的長短根據抽油機定。這樣抽油桿旋轉器在抽油機的安裝就完畢了。
HZYX-28抽油桿旋轉器的旋轉。當抽油機的前驢頭在下死點時，抽油桿旋轉器手柄也垂直向下。當抽油機的前驢頭向上移動時，抽油機的前驢頭與抽油桿旋轉器手柄用1/8"鋼絲繩連接。抽油機前驢頭通過1/8"鋼絲繩拉著抽油桿旋轉器手柄也向上擺動半圈（170º）。抽油桿旋轉器手柄與偏心軸固定在一起，偏心軸也轉動半圈（170º）。偏心軸的一端裝有棘爪І，偏心軸轉動半圈（170º），偏心軸的偏心距上裝的棘爪І撥動棘輪順時針轉動一個齒。棘輪的下面有推力軸承支承著。上蓋壓在棘輪上，棘輪轉動，上蓋也轉動。抽油桿用卡箍卡死，抽油桿懸重在上蓋上。抽油桿旋轉器上蓋轉動，抽油桿也就跟著轉動。抽油桿旋轉器轉動時只能順時針方向轉動。為了確保棘輪不逆轉而設計了棘爪Ⅱ。
HZYX-28抽油桿旋轉器的旋轉。當抽油機的前驢頭向下移動時，抽油桿旋轉器的手柄失去了抽油機前驢頭1/8"鋼絲繩的拉力。手柄靠自己的重力自動垂直向下，手柄與偏心軸固定在一起。偏心軸回位，棘爪І也回位。抽油機的前驢頭每向上一次，棘輪就順時針轉動一個齒。抽油機的前驢頭每向下一次，抽油桿旋轉器手柄、偏心軸、棘爪І回位一次。這樣將抽油機的上下往復運動的動力變成了抽油桿旋轉器的圓周運動旋轉力，使抽油桿旋轉，減少抽油桿與油管的偏磨。
二、主要技術參數
型號：HZYX
旋轉器通徑：Φ40
上蓋回轉直徑：Φ150
有效載荷：16000Kg
外形尺寸：240×150×135
重量：16kg
三、原理圖
參看：HZYX-28抽油桿旋轉器傳動原理簡圖
四、技術創新點
1、利用抽油機的上下往復運動的動力變成抽油桿旋轉器的圓周運動旋轉力，使抽油桿旋轉。
2、將棘爪、棘輪傳動、制動的原理用于抽油桿旋轉器，使抽油桿旋轉
|
