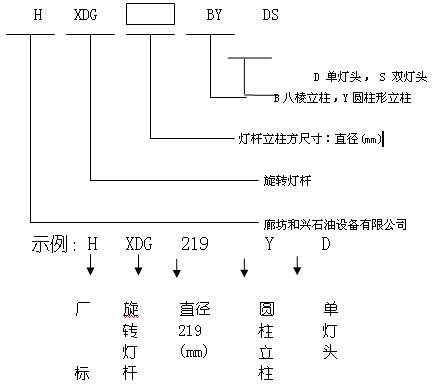

一、旋轉燈桿編號說明
二、HXDG-219YD系列旋轉燈桿的用途
HXDG-219YD系列旋轉燈桿主要用于石油、天然氣輸氣站外照明的路燈。不方便使用升降車換燈泡和維修站點使用旋轉燈桿，能方便快捷的換燈泡和進行維修。也可用于公路兩旁的路燈，公共場所的照明燈。
三、HXDG-219YD系列旋轉燈桿的結構
HXDG-219YD系列旋轉燈主要由：燈罩，旋轉燈桿上燈桿，旋轉燈桿鉸鏈總成，圓燈桿立柱，蝸輪蝸桿卷揚機，ø5mm鋼絲繩，卷揚機固定底座，鎖緊螺栓，搖把，法蘭，筋板，鋼筋預埋件等組成。蝸輪蝸桿卷揚機由箱體，滾筒體，滾筒軸，蝸輪，蝸桿，銅套，蓋板等組成。本旋轉燈桿結構簡單緊湊，設計合理，換燈泡方便快捷，便于安裝，使用和維護。
四、HXDG-219YD系列旋轉燈桿工作原理
HXDG-219YD系列旋轉燈桿主要將蝸輪蝸桿傳動自鎖原理用于旋轉燈桿上。當燈桿換燈泡和維修需要以鉸鏈為圓心下降時，用搖把旋轉卷揚機蝸桿，蝸桿傳動蝸輪及滾筒，滾筒上的鋼絲繩放松，燈桿靠自重下降就能方便的站在地面換燈泡。當燈桿需要起升時，用搖把旋轉蝸桿，蝸桿傳動蝸輪及滾筒，滾筒上的鋼絲繩拉緊，鋼絲繩拉著燈桿原鉸鏈上升使燈桿垂直于地面。
五、HXDG-219YD、S系列旋轉燈桿主要技術參數：
|
序號
|
名 稱
|
燈桿立柱
規格
|
旋轉燈桿規格
|
卷揚機鋼絲繩規格
|
卷揚機拉力
|
卷揚機容繩量
|
|
1
|
6米燈桿
|
ф219×1500
|
HXDG-219*6000Y；D、S
|
ф5mm
|
50kg
|
2m
|
|
2
|
8米燈桿
|
ф219×1500
|
HXDG-219*8000Y；D、S
|
ф5mm
|
50kg
|
2m
|
|
3
|
12米燈桿
|
ф219×1500
|
HXDG-219*12000Y；D、S
|
ф5mm
|
50kg
|
2m
|
|
4
|
6米燈桿
|
ф219×1500
|
HXDG-219*6000B；D、S
|
ф5mm
|
50kg
|
2m
|
|
5
|
8米燈桿
|
ф219×1500
|
HXDG-219*8000B；D、S
|
ф5mm
|
50kg
|
2m
|
|
6
|
12米燈桿
|
ф219×1500
|
HXDG-219*12000B；D、S
|
ф5mm
|
50kg
|
2m
|
執行標準：CJ/T3076-1998
六．HXDG-219YD系列列旋轉燈桿安裝與使用
1.地面挖300×300×400的坑，用混凝土將鋼筋預埋件固定。
2.將旋轉燈桿吊到鋼筋混凝土上，找正后將鋼筋混凝土預埋件螺栓與旋轉燈桿法蘭固定。
3.電工接燈桿的電路線
4. 當燈桿換燈泡需要以鉸鏈為圓心下降時，將鎖緊螺栓卸掉，用搖把旋轉蝸桿，蝸桿傳動蝸輪及滾筒，滾筒上的鋼絲繩放松，燈桿靠自重下降就能方便的站在地面換燈泡（燈桿下降時，燈桿傾斜的范圍內禁止站人）。
5. 當燈桿需要起升時，用搖把旋轉蝸桿，蝸桿傳動蝸輪及滾筒，滾筒上的鋼絲繩拉緊，鋼絲繩拉著燈桿原鉸鏈上升使燈桿垂直于地面，然后將鎖緊螺栓固定。
七、HXDG-219YD系列旋轉燈桿注意事項
1、HXDG-219Y系列旋轉燈桿的外殼應保持接地良好。
2、在旋轉燈桿的操作時必須二人，一人用搖把旋轉蝸桿，另一扶持張開的圓形立柱并進行了望。為了安全，燈桿下降時、燈桿倒下的范圍內禁止站人。
3、經常檢查鎖緊螺栓是否緊固。
4、使用一年后在蝸輪蝸桿上涂少量黃油，在銅套處滴點機油。
5、圓旋轉燈桿立柱上升時，兩半在閉合時手不要放在閉合處，以防造成手夾傷。
|
